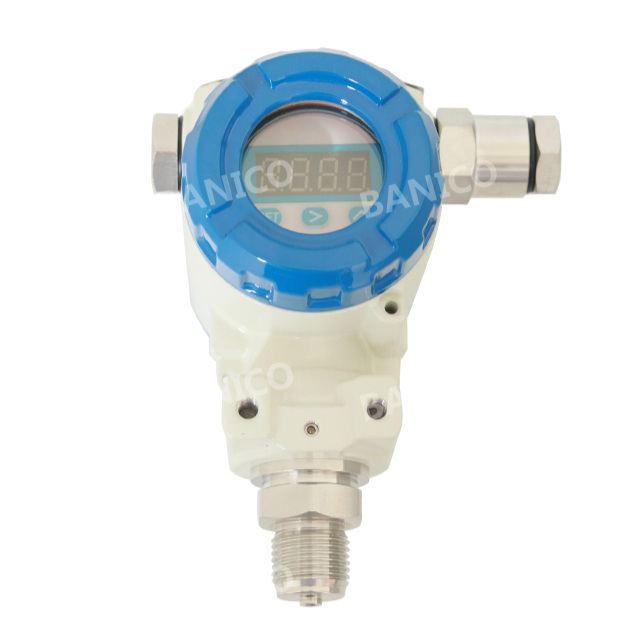

PPMS101包括1台主机和1台带显防爆压力变动器

一、设备介绍

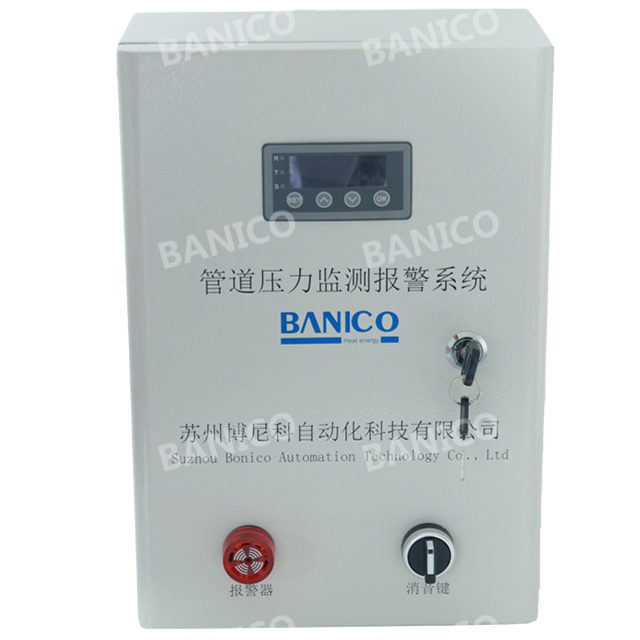

PPMS101 设备是一种可以实时监测燃气管道压力的装置；应用于企业生产用气设备、燃气总管、燃烧设备末端前，设置燃气压力监测报警联动切断装置，该系统采用壁挂式固定，控制系统根据压力变送器实时反馈管道压力做出判断，确认管道内的压力是否正常，出现异常情况及时发出报警并关闭切断电磁阀。

二、工作原理

设备接收压力变送器 4-20mA 信号，经过处理、逻辑分析，以数字显示、声光报警的方式反应出来，并联动所连接电磁阀或其它消防设备。

三、主要功能及技术指标

⑴型号说明，带继电器输出版：

⑵额定电源电压：AC220V，功耗：<30W。

⑶当管道压力超压、欠压，蜂鸣器报警器输出，切断阀同时执行切断。

⑷1 路模拟量输入，4-20mA 电流型；

⑸ 电压型输入阻抗：＞30kΩ，电流型输入阻抗：＜250Ω；

⑹丰富的参数设置（请看参数说明），自带按钮，轻松完成参数配置：0.56 寸 4位数码管

⑺“带继电器输出版”，带 2 路常开、两路常闭继电器输出，可接常开常闭切断阀，继电器负载能力：3A30VDC／3A 250VAC；
